가장자리 검출(Edge)

영상이나 이미지를 가장자리를 검출 하기 위해 사용합니다.

소스 :

import cv2

src = cv2.imread("image/glass.png", cv2.IMREAD_COLOR)
gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)

canny = cv2.Canny(src, 100, 255)
sobel = cv2.Sobel(gray, cv2.CV_8U, 1, 0, 3)
laplacian = cv2.Laplacian(gray, cv2.CV_8U, ksize=3)

cv2.imshow("canny", canny)
cv2.imshow("sobel", sobel)
cv2.imshow("laplacian", laplacian)
cv2.waitKey(0)
cv2.destroyAllWindows()

소스 설명 :

​

canny = cv2.Canny(src, 100, 255)

cv2.Canny(원본 이미지, 임계값1, 임계값2, 커널 크기, L2그라디언트)를 이용하여 가장자리 검출을 적용합니다.

임계값1은 임계값1 이하에 포함된 가장자리는 가장자리에서 제외합니다.

임계값2는 임계값2 이상에 포함된 가장자리는 가장자리로 간주합니다.

커널 크기는 Sobel 마스크의 Aperture Size를 의미합니다. 포함하지 않을 경우, 자동으로 할당됩니다.

L2그라디언트는 L2방식의 사용 유/무를 설정합니다. 사용하지 않을 경우, 자동적으로 L1그라디언트 방식을 사용합니다.

L2그라디언트 :

L1그라디언트 :

​

sobel = cv2.Sobel(gray, cv2.CV_8U, 1, 0, 3)

cv2.Sobel(그레이스케일 이미지, 정밀도, x방향 미분, y방향 미분, 커널, 배율, 델타, 픽셀 외삽법)를 이용하여 가장자리 검출을 적용합니다.

정밀도는 결과 이미지의 이미지 정밀도를 의미합니다. 정밀도에 따라 결과물이 달라질 수 있습니다.

x 방향 미분은 이미지에서 x 방향으로 미분할 값을 설정합니다.

y 방향 미분은 이미지에서 y 방향으로 미분할 값을 설정합니다.

커널은 소벨 커널의 크기를 설정합니다. 1, 3, 5, 7의 값을 사용합니다.

배율은 계산된 미분 값에 대한 배율값입니다.

델타는 계산전 미분 값에 대한 추가값입니다.

픽셀 외삽법은 이미지를 가장자리 처리할 경우, 영역 밖의 픽셀은 추정해서 값을 할당해야합니다.

이미지 밖의 픽셀을 외삽하는데 사용되는 테두리 모드입니다. 외삽 방식을 설정합니다.

x방향 미분 값과 y방향의 미분 값의 합이 1 이상이여야 하며 각각의 값은 0보다 커야합니다.

laplacian = cv2.Laplacian(gray, cv2.CV_8U, ksize=3)

cv2.Laplacian(그레이스케일 이미지, 정밀도, 커널, 배율, 델타, 픽셀 외삽법)를 이용하여 가장자리 검출을 적용합니다.

정밀도는 결과 이미지의 이미지 정밀도를 의미합니다. 정밀도에 따라 결과물이 달라질 수 있습니다.

커널은 2차 미분 필터의 크기를 설정합니다. 1, 3, 5, 7의 값을 사용합니다.

배율은 계산된 미분 값에 대한 배율값입니다.

델타는 계산전 미분 값에 대한 추가값입니다.

픽셀 외삽법은 이미지를 가장자리 처리할 경우, 영역 밖의 픽셀은 추정해서 값을 할당해야합니다.

이미지 밖의 픽셀을 외삽하는데 사용되는 테두리 모드입니다. 외삽 방식을 설정합니다.

커널의 값이 1일 경우, 3x3 Aperture Size를 사용합니다. (중심값 = -4)

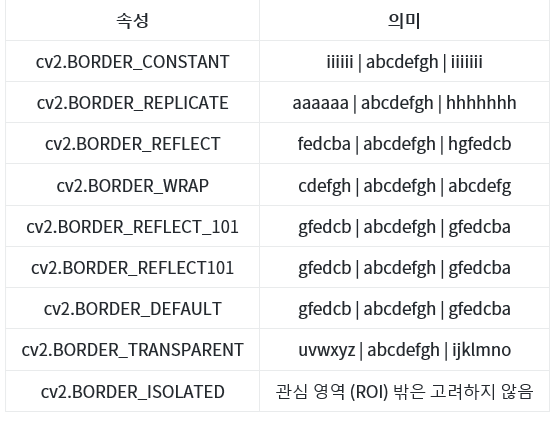

픽셀 외삽법 종류

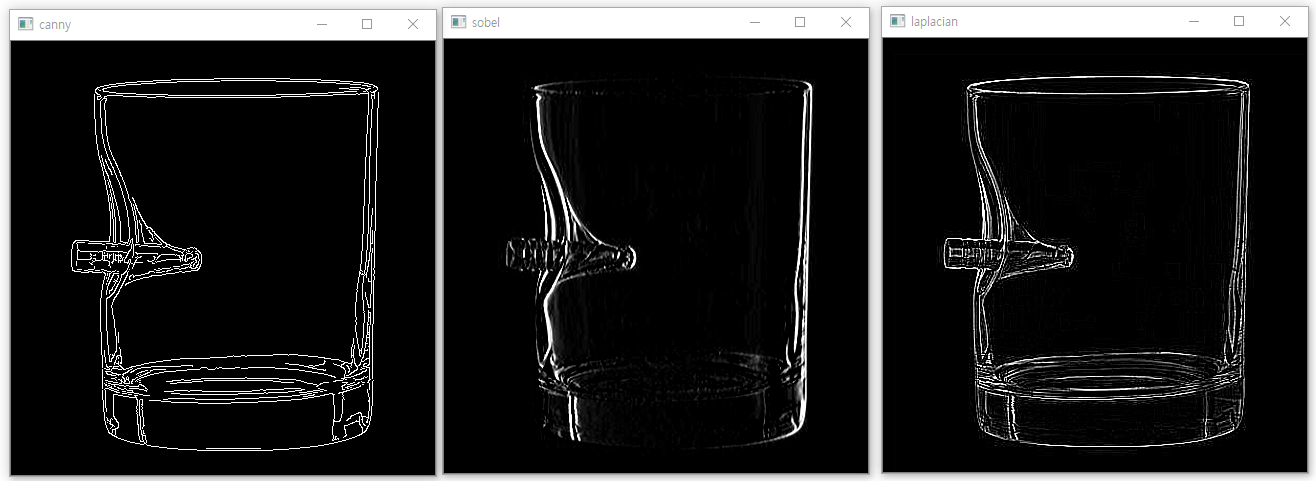

결과 :
