1. 인체감지센서를 이용한 LED 제어하기

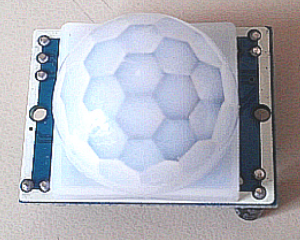

PIR(Passive Infrared Sensor)는 아파트 현관문, 복도 등에 부착되어 사람(또는 동물)이 감지되면 조명을 켜주고 껴주는 센서이다. 인체는 36.5도의 열을 가지고 있으며 적외선이 발생한다. 이때 적외선과 움직임이 감지되면 신호를 보내주는 방식이다.


그림입니다.
원본 그림의 이름: CLP000017c86398.bmp
원본 그림의 크기: 가로 300pixel, 세로 240pixel


그림입니다.
원본 그림의 이름: CLP000017c80001.bmp
원본 그림의 크기: 가로 418pixel, 세로 396pixel


그림입니다.
원본 그림의 이름: CLP000017c80002.bmp
원본 그림의 크기: 가로 364pixel, 세로 295pixel

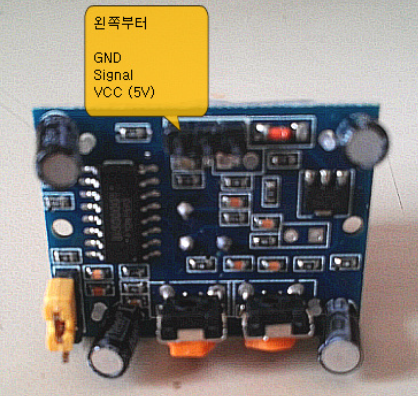

PIR은 디지털 핀 2번에 연결하고 LED는 디지털 핀 13번에 연결한다.

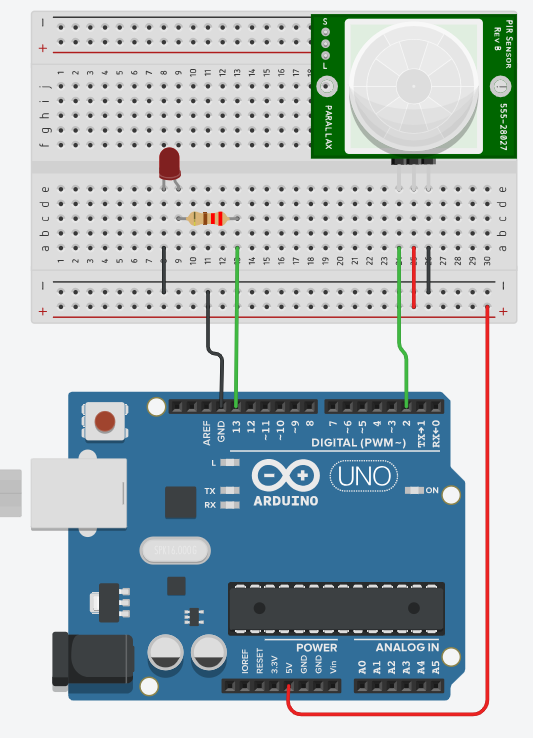

(1) 회로도 구성


그림입니다.
원본 그림의 이름: CLP0000236c5a60.bmp
원본 그림의 크기: 가로 533pixel, 세로 738pixel

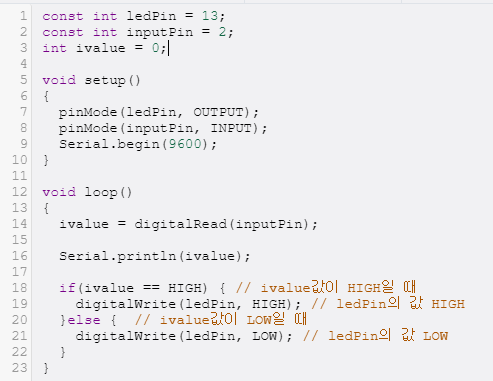

(2) 소스코딩


그림입니다.
원본 그림의 이름: CLP0000236c0002.bmp
원본 그림의 크기: 가로 493pixel, 세로 381pixel

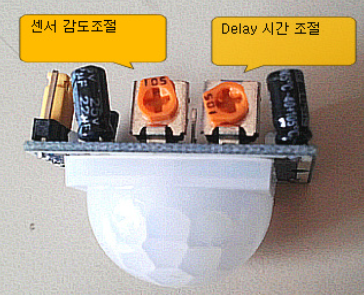

인체가 감지되면 LED가 켜지고 센서에 설정된 Delay 값에 따라 LED를 OFF 해 주는 소스 입니다. 센서의 특징상 인체가 감지되어도 일정시간 움직임이 없으면 LED가 꺼집니다.

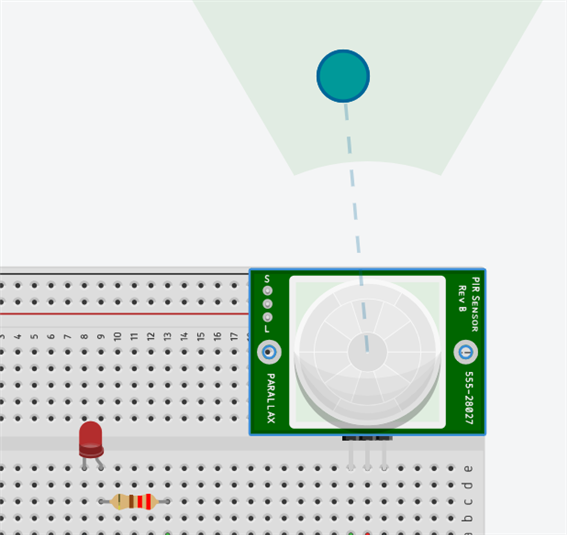

(3) 실행 결과


인체감지 센서를 선택하면 사물의 위치를 변경할 수 있다.


그림입니다.
원본 그림의 이름: CLP0000236c0001.bmp
원본 그림의 크기: 가로 618pixel, 세로 584pixel
