1. 온도센서로 온도 측정 실습

온도센서

온도센서(TMP36)을 이용하여 온도를 측정해 보자.

온도센서은 물제의 온도를 감지하여 전기신호로 바꿔주는 센서이다. 주로, 난방기, 에어콘, 전기밥솥 등 많은 곳에서 활용되고 있다. TMP36온도 센서는 온도에 따른 전압의 변화량을 이용하여 온도를 측정한다. 오차 ±2%이며, -4℃　∽ 120℃까지의 온도를 측정할 수 있다. 온도센서(TMP36)는 아날로그 핀 A0핀에 연결한다.

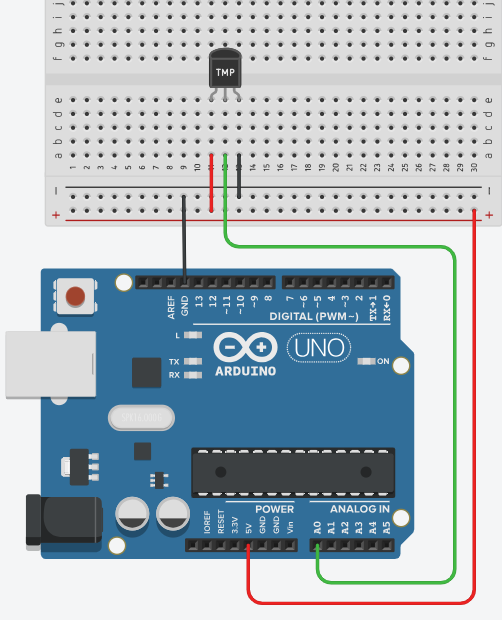

(1) 회로도 구성

그림입니다.
원본 그림의 이름: CLP000025a040c5.bmp
원본 그림의 크기: 가로 502pixel, 세로 620pixel

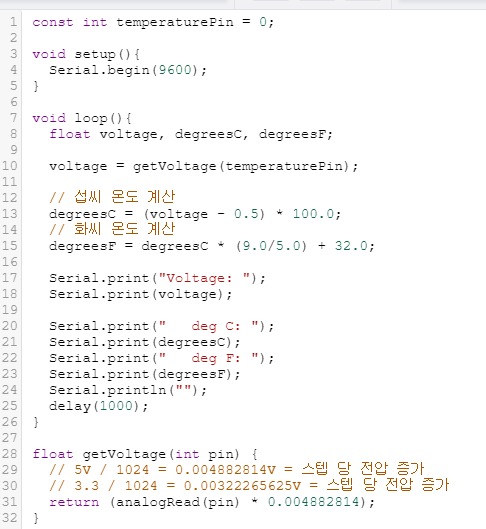

(2) 소스코딩

그림입니다.
원본 그림의 이름: CLP000025a00001.bmp
원본 그림의 크기: 가로 470pixel, 세로 546pixel

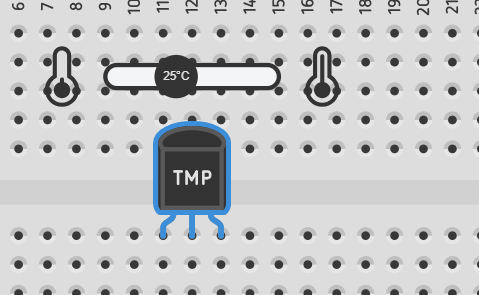

(3) 실행하기

그림입니다.
원본 그림의 이름: CLP000025a00002.bmp
원본 그림의 크기: 가로 246pixel, 세로 160pixel

온도를 조정하면 시리얼모니터에 아래와 같이 출력된다.

그림입니다.
원본 그림의 이름: CLP000025a00003.bmp
원본 그림의 크기: 가로 392pixel, 세로 161pixel
