Cisco Networks

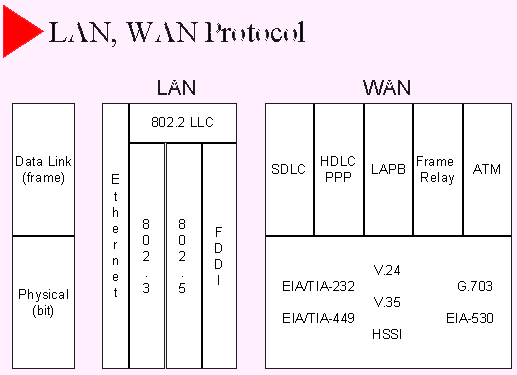

• Data Link Layer는 Physical Addressing, error notification, orderly delivery of frame, flow control 등을 담당한다.

• Physical Layer는 voltage level, data rate, maximum transmission distance, physical connector등을 규정한다.

• EIA/TIA-232는 음성 전달과 관련된 Physical Layer 표준이다.

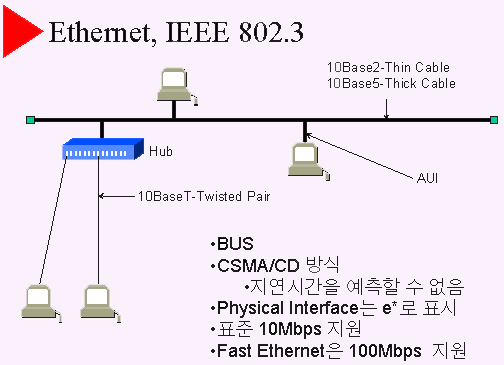

• Ethernet은 Xerox가 처음개발을 시작했으며, 1980년에 DEC, Intel과 함께 Specification 1을 정의했다. 이들은 1984년에 Specification 2를 다시 발표

• IEEE 802.3 소위원회는 CSMA/CD LAN 모델로 Ethernet 2을 채택

• 그러나 IEEE 802.3에서는 802.2 LLC를 추가하였음

• CSMA/CD (carrier sense multiple access with collision detection) 방식으로 데이타전달시 충돌가능성이 높음. 그러나 구현하기 쉽고 투자비용이 경제적임

• AUI (attatchment unit interface)

• 요즘에는 Ethernet을 구성할때 10Base2 혹은 10Base5를 이용하는 것이 아니라 HUB만을 이용하는 경우가 많다.

• * cisco specific

(#3/10)

Notes:

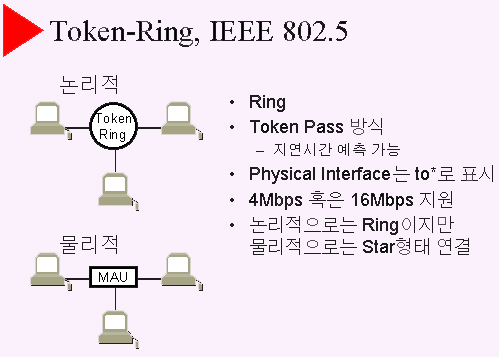

• Token Ring은 IBM에 의해 1970년대에 개발되었음

• Ethernet/IEEE802.3 다음으로 많이 쓰임

• Token Ring과 IEEE802.5는 거의 비슷하며 완전 호환 가능

• IEEE802.5 위원회에서 Token Ring 및 IEEE802.5 Specification 관리

• 일반적으로 Token Ring은 IBM Token Ring과 IEEE802.5를 함께 일컫음

• 일반적으로 MAU (Multistation Access Unit)에는 8개의 시스템을 접속할 수 있음

• 시스템이 많아 여러개의 MAU를 연결할때는 Ring 형태가 되도록 환경을 구성해야 함

• * cisco specific

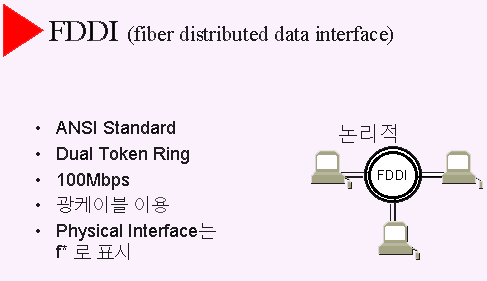

• FDDI는 1987년에 ANSI X3T9.5 standard로 발표됨

• 구리선을 이용해 100Mbps를 지원하는 dual Token Ring 개발중 (CDDI)

• dual counter-rotating rings

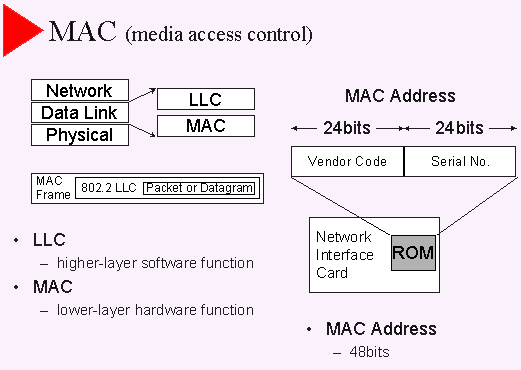

• LLC (logical link control) 기능
  • 한개의 LAN media를 통해 IP, IPX, Appletalk Packet이 전달될 수 있도록 함. 즉 상위 Layer가 하위 Layer에 관계없이 기능을 수행할 수 있도록 함
  • flow control 및 sequencing service 등을 제공함

• MAC 기능
  • addressing 담당

• MAC Address
  • 12 hexadecimal digits
  • Vendor Code (OUI: organizationally unique identifier)
  • IEEE가 OUI 관리
  • 3COM OUI : 02608C
  • SUN OUI : 080020
  • CISCO : 00000C

• ARP (Address Resolution Protocol) in TCP/IP
  • RARP (Reverse ARP)

• WAN Standard를 정하는 기관에는 다음과 같은 곳들이 있음
  • international telecommunication union(ITU)-telecommunication standardization sector (ITU/T), formerly the Consultative Committee for international telegraph and telephone(CCITT)
  • International Organization for Standardization (ISO)
  • Internet Engineering Task Force (IETF)
  • Electronic Industries Association (EIA)

Notes:

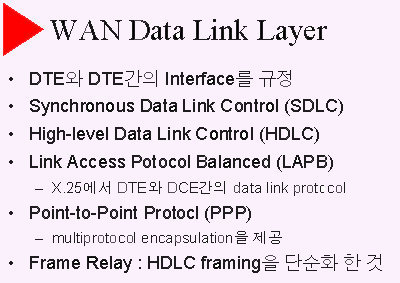

• SDLC
  • IBM에서 개발.
  • multipoint connection
  • primary station, secondary station을 정의하고 있으며, 통신은 primary station을 통해 이루어짐

• HDLC
  • ISO 표준
  • 그러나 다른 Vendor와 호환되지 않을 가능성 있음
  • point-to-point와 multipoint connection 제공

• LAPB
  • X.25에서 주로 이용됨
  • frame이 빠지거나 순서가 잘못되는 것을 감지함. 재전송 및 Ack 등 담당

• PPP
  • RFC1546 by IETF
  • point-to-point connection
  • 상위 네트웍프로토클을 위한 필드를 가지고 있음. 즉 다양한 네트웍프로토클의 Packet을 전달할 수 있음

• Frame Relay
  • LAPB에서 error checking 기능을 뺀 것

• SLIP
  • IP Packet만 전달, asynchronous transmission만 지원, error checking 기능이 없음

• 전용회선
  • 1개의 전용회선은 두 시스템을 연결한다.
  • 두 시스템은 전용회선의 대역을 독점한다.
  • 비용이 많이 들 수 있다.

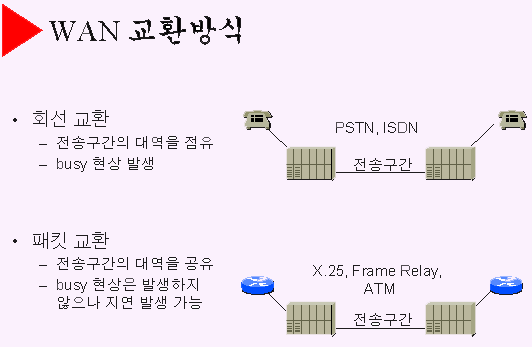

• 회선교환
  • 대표적인 예가 우리들이 이용하는 전화
  • 교환기간 전송구간의 대역이 32Kbps일때 16Kbps를 필요로하는 전화 3대가 동시에 접속을 하면 그중 1대는 통화할 수 없다.
  • 접속이 성공한 후에는 전용회선을 이용하는것과 동일하다. 그때만 대역을 독점한다.

• 패킷교환
  • X.25가 대표적
  • 교환기간 전송구간의 대역은 교환기에 접속된 시스템들에게 균등하게 할당된다.
  • 따라서 많은 시스템이 교환기에 접속하면 각 시스템의 통신속도는 점점 느려진다.
  • 다만 Frame Relay와 ATM에서는 혼잡시 최소 어느정도의 대역(CIR)을 보장해 주는 기능을 제공한다.

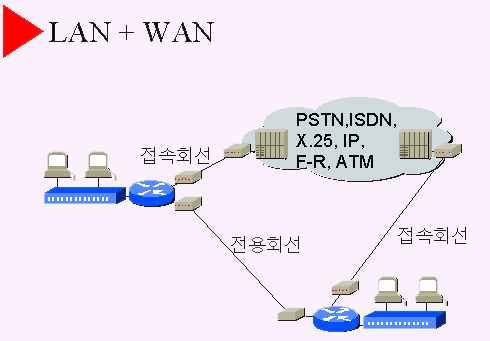

• 현재 LAN과 LAN 혹은 Host와 Terminal간의 연결은 전용회선, PSTN, ISDN, PSDN(X.25, IP, Frame Relay, ATM Network)등을 이용하여 가능하다.

• 여기에서 접속회선이라는 것은 통신사업자의 교환기까지 접속할때 사용되는 회선을 말한다.

• 전용회선은 접속회선+전송구간회선을 포함한 것이라고 할 수 있다.

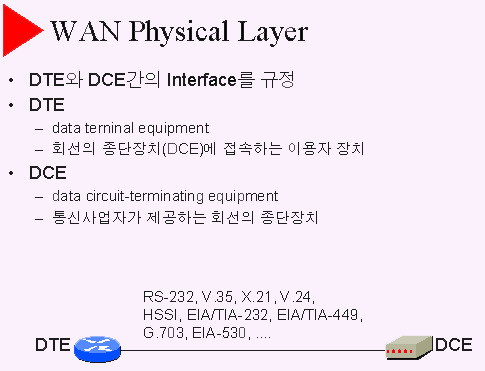

• 네트웍간의 연결때 항상 DCE 가 필요하다.

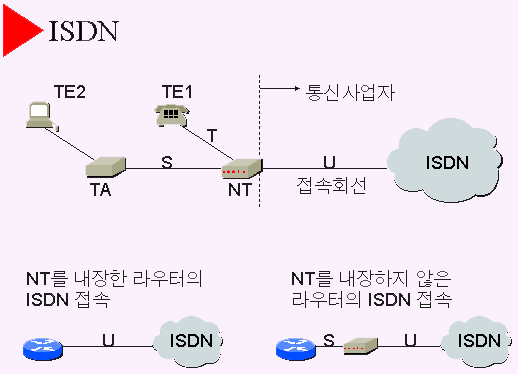

• NT : Network Terminator

• TA : Terminal Adaptor

• TE1 : Terminal Equipment with the Interface T

• TE2 : Terminal Equipment with no ISDN Interface

• Interface U는 ISDN 네트워과 NT 사이를 지칭하는 것이고, Interface T는 NT와 ISDN전화기 사이를 지청하며, Interface S는 NT와 TA 사이를 지칭한다. TA는 흔히 ISDN 카드 혹은 S-Card라고 지칭되는 것으로 PC에 장착하여 PC통신 등을 할때 많이 이용된다.

• 라우터와 같은 장비를 ISDN에 접속하고자 할 경우 라우터에서 NT를 내장했는지 아니면 NT를 내장하지 않았는지 잘 확인해야 한다. NT를 내장했다면 별도로 NT를 구매할 필요없이 Interface U에 직접 라우터를 접속할 수 있지만 NT를 내장하지 않았다면 별도로 NT를 구입하여 Interface U에 접속한 다음 라우터를 접속해야 하기 때문이다.

• NT를 내장한 라우터는 Interface U를 제공한다고 하고, NT를 내장하지 않은 라우터는 Interface S를 제공한다고 한다.

• Interface U의 형태에 BRI와 PRI라는 것이 있는데 BRI는 2B+1D channels로 구성이 되어 있으며, PRI는 23B + 1D 혹은 30B+D channels로 이루어져 있다. 23B+1D는 북미방식으로 T1 방식에 적용하는 것이고, 30B+1D는 유럽방식으로 E1 방식에 적용하는 것인데, 요즘은 유럽방식의 PRI를 많이 채택하고 있다.

• 각 B channel은 데이타가 송수신될 수 있는 channel로 64Kbps 대역이며, 따라서 BRI는 128Kbps (64Kbps x 2)로 데이타를 송수신할 수 있고, PRI는 1920Kbps (64Kbps x 30)로 데이타를 송수신 할 수 있다. D channel은 제어신호를 보내는 channel로 BRI와 PRI의 D channel의 각 대역은 16Kbps 와 64Kbps 이다.
