DSU(Data Service Unit) 다루기
 전면판의 액정판넬을 통하여 손쉽게 옵션이나 속도 조정 등이 가능하고 원할한 통신상태에서는 원격의 DSU도 옵션조정이 가능합니다.

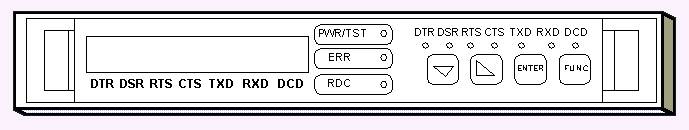

DSU LED LAMP 의 의미
| 표시램프 |
의미 |
| PWR |
전원 인가 및 TEST상태 |
|
녹색: 전원인가 표시 |
|
적색: TEST 상태중 |
| ERR |
경보 발생시 깜박인다 |
| RDC |
평상시에는 소등상태이고, REMOTE DSU CONTROL시에
점등 |
| DTR |
Data Terminal Ready의 약자로 단말기(라우터등)의 동작 완료 상태를
표시 |
| DSR |
Data Set Ready의 약자로 DCE(모뎀이나)동작준비 완료 상태를
표시 |
| RTS |
Request To Send의 약자로 (라우터등)가 DCE에 데이타
송신요구표시 |
| CTS |
Clear To Send 의 약자로 DTE가 DTE에 데이타 송신 가능을
표시 |
| TXD |
송신 데이타 표시 |
| RXD |
수신 데이타 표시 |
| DCD |
상대국 DSU 로 부터 수신된 반송파 유뮤 표시 ( 수신 라인을 감지
) |
LCD Pannel( 액정판 ) 표시
| 표시램프 |
의미 |
| DTR OFF |
DSU와 DTE간에 Link가 안된 상태임, 이럴때는 포트가 제대로 연결되었는지
확인하고 시리얼 포트를 확인합니다. |
| OUT OF SERVICE |
전용회선이 단선 상태인 경우와 또는 상대방 DSU 장비의 파워가 off 상태인
경우 |
| CSU LOOPBACK |
전송로 상에 송, 수신라인이 뒤바뀐 경우일때 종종 발생한다.
|
HSM (High Speed
Modem) 다루기
HSM(High Speed Modem)의 전면판
HSM의 전면부LED lamp 그림
HSM장비는 통신 회선을 이용하여 컴퓨터, 라우터등 다양한 동기식 데이타를 전송 장치들의 데이타를 64k-768k 로 통신
가능하도록 해주는 고속 근거리 모뎀입니다. 운용상 한계특성으로 메뉴얼 내용과는 달리 768k는 링크되기가 어렵고 512k도 전화국과의 거리가
상당히 근거리가 아니고서는 구성이 어렵고 개통되더라도 loss가 생깁니다. 이 고속모뎀은 속도에 따라서 제한거리가 달라지는데 128k 속도에서는
보통 실선인 경우 2.7km 의 거리까지 가능합니다.
전면판 LED 기능 및 설명
| 표시램프 |
의미 |
| PWR |
공급 상태 표시 |
| RTS |
송신 상태 표시 |
| TXD |
데이터 송신 표시 |
| RXD |
데이터 수신 표시 |
| DCD |
수신 반송파 검출 표시 |
| TST |
모뎀이 시험 임을 표시 |
| ERR/ALM |
모뎀 자체 시험시 에러 발생 표시 |
| ERR/ALM |
정상 운용시 경보 발생
표시 |
CSU (Channel
Service Unit) 다루기

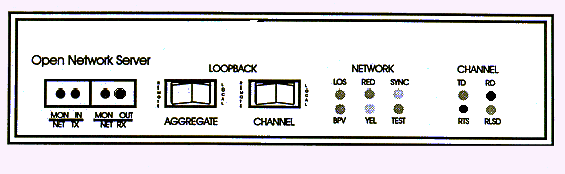

CSU(Channel Service Unit) 전면판
CSU는 Channel Service Unit의 약자로 T1 또는 E1 트렁크를 수용할 수 있는 장비로서 각각의 트렁크를 받아서 속도에
맞게 나누어 분할하여 쓸 수 있는 장비입니다. 예를 들어 512K 인 경우는 T1,E1단위로 받은 트렁크라인 중에서 8개의 채널을 분할하여
사용하게 되는 것입니다.
LED 표시 설명 ( CSU )
| 표시램프 |
의미 |
| TD |
송신 데이터 |
| RD |
수신 데이터 |
| RTS |
Request To Send의 약자로 DTE가 DCE에 데이터 송신 요구를
표시 |
| SYNC |
전송로상의 반송파를 정상적으로 감시, 만약 SYNC가 깜빡 거리면 전송로상의 문제가
있는 것이다. |
| RED |
SYNC가 점멸하거나 꺼져 있는 경우에 빨간색 램프가 들어온다. 테스트 스위치 설명
(LOOPBACK SWITCH) |
| CHANNEL LOCAL |
일반적으로 DSU의 자체 테스트와 같은 의미로 자국으로 자체 루프하여 CSU장비
자체를 테스트하는 스위치 |
| CHANNEL REMOTE |
원격 루프 테스트로 장비와 대응되는 장비까지 루프 테스트 하는 것으로 전송로 구간을
전부 테스트 할 수 있다. |
|
